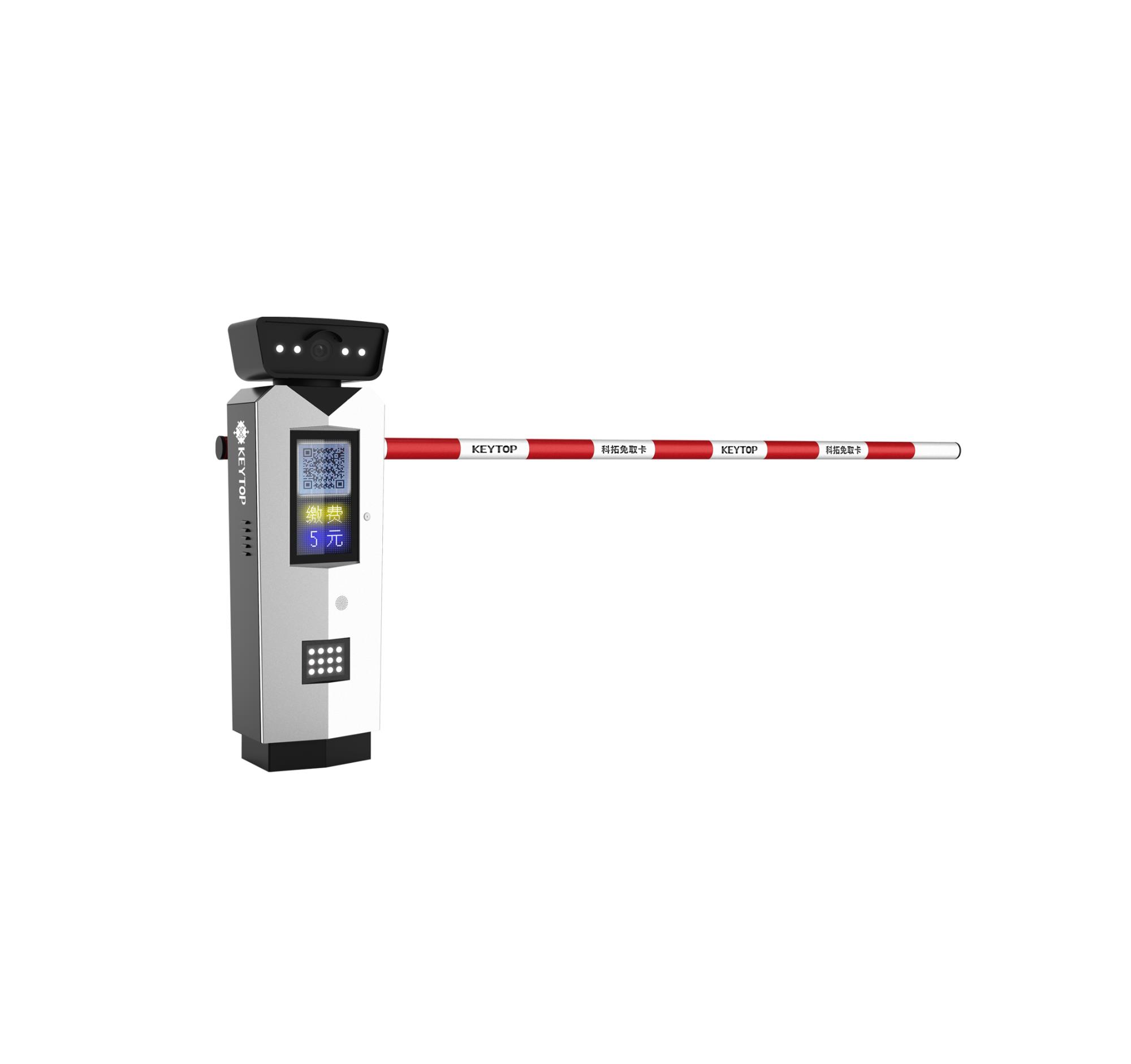

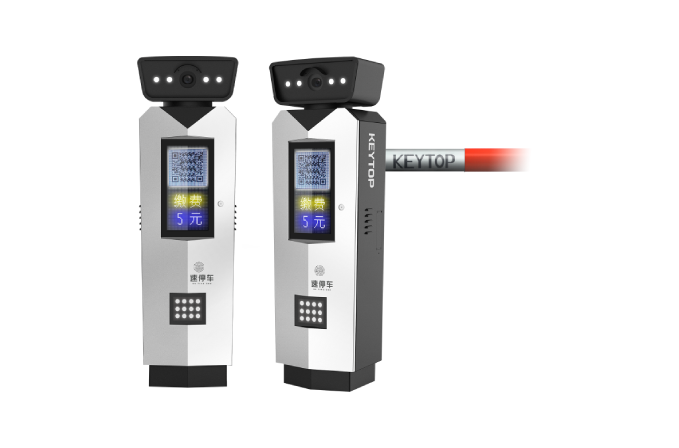

高清卡口道閘一體機

產品簡介

高清卡口道閘一體機，是停車場收費管理系統解決方案的重要組成部分。由高清攝像機、道閘、LED顯示屏、補光燈集成一體，可清晰拍攝圖像。

同時結合視頻車牌識別軟件功能進行智能圖像識別，準確識別車牌信息。

高清卡口道閘一體機，主要安裝在停車場出入口，連續運行穩定可靠。集成一體的特質，便于施工，調試簡單，搭配靈活。

主要功能

內嵌視頻流車牌識別，全天候平均識別率＞99%
支持連續抓拍技術，提高抓拍率
支持自動白平衡、自動曝光、自動增益
支持車來時出入口的常規顯示與語音播報
支持黑白名單導入、刪除、添加和修改
閘桿在下落過程中遇到外力阻擋后立即抬杠，靈敏度高

主要優勢

產品規格

外殼材質	鈑金烤漆
電源電壓	AC220V±10%/50HZ
功耗	≤200W
工作溫度	-30℃~70℃
工作濕度	＜95%（無凝結）
箱體尺寸	374(L)320(W)1243(H)mm
視頻流	H.264/H.265格式
傳感器	支持WDR、強光抑制、3D降噪等參數調節
通訊方式	支持TCP/IP協議、ONVIF協議

場景效果圖

應用方案
